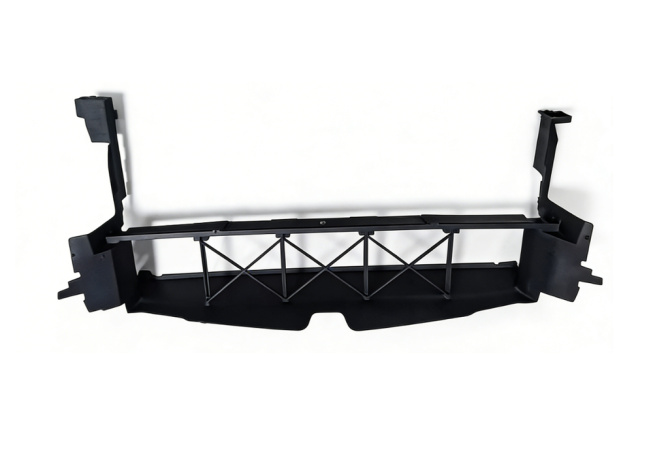

Un pannello di una porta che si piega di 3 mm su 1.000 mm viene rifiutato a ogni controllo dell'attrezzatura, anche quando il blocco della cavità viene lavorato a ±0,02 mm, perché la deformazione è un problema di gradiente di ritiro, non dimensionale. Su un tipico pannello PP-T20 il sollevamento angolare tollerabile è di 1,5 mm o meno, e la planarità sulla faccia visibile è mantenuta a 0,5 mm per 100 mm. Perdi quei numeri e la parte combatte contro la maschera di assemblaggio, le torri di clip si spostano e lo spazio di rifinitura si apre lungo la linea di cintura. Tre controlli decidono il risultato: l'orientamento delle fibre, la suddivisione della temperatura tra il lato del grano e il lato della tasca della mappa e il decadimento della pressione della compattazione prima del congelamento del cancello. Questa guida fornisce i dati che applichiamo alla nostra gamma di stampi per automobili : conteggio e sequenza degli ingressi, qualità dell'acciaio in base al volume di stampaggio e tolleranza di pre-piegatura che consente di risparmiare una seconda prova. I numeri provengono da uno stabilimento di utensili di Ningbo che spedisce a fornitori di primo livello in Europa e Nord America, non da un catalogo. 1. Perché il pannello di una porta si deforma quando le dimensioni dello stampo sono corrette? Perché una cavità corretta produce comunque una parte piegata: il PP-T20 si restringe di circa lo 0,4% lungo il flusso e dell'1,2–1,6% attraverso di esso, e qualsiasi squilibrio nel raffreddamento o nel tempo di compattazione trasforma l'anisotropia in un arco. Quattro variabili determinano il risultato: Orientamento delle fibre. Il PP caricato con vetro si allinea al flusso durante il riempimento e il rivestimento del lato interno e del lato cavità raramente si allineano allo stesso modo. Un cancello centrale dà uno schema radiale che si torce; un layout multi-drop sequenziato fornisce un layout equilibrato. Raffreddamento differenziale. Il lato venato poggia sull'acciaio strutturato a 40–60 °C, mentre il lato centrale nervato trasporta più massa e si raffredda più lentamente. Una divisione tra le metà a 10°C aggiunge 0,3–0,5 mm di arco su un pannello di 1 m. Decadimento della pressione dell'impacco. Nervature e sporgenze si congelano dopo il muro nominale. Perdere la pressione dell'impacco prima che la radice della costola si solidifichi e quel lato si restringa più forte, trasformando il pannello in una banana. Equilibrio di espulsione. I perni che spingono con anticipo di 0,2 s su un lato tagliano una parte ancora morbida fuori dalla cavità e la deformazione rimane nella parte, non nello strumento. Misurarlo è importante tanto quanto risolverlo. Un controllo a tre punti su una piastra di superficie nasconde la torsione. Jusheng scansiona ogni pannello T1 su una CMM e segnala il sollevamento dell'angolo, l'arco longitudinale e la torsione diagonale come tre numeri separati: un pannello può superare il primo e fallire il terzo, e ciascuno ha una cura diversa. Firma difettosa Cosa significa di solito Correzione Sollevamento ad angolo solo su un'estremità Quella consegna fa i bagagli tardi Risequenziare gli otturatori; Pacchetto +5–8% sul calo ritardato Arco simmetrico lungo la lunghezza ΔT nucleo/cavità superiore a 8 °C Aggiungere i deflettori lato nucleo, far cadere l'acqua del nucleo a 45 gradi centigradi, prolungare il raffreddamento per 4-6 s Torsione diagonale Orientamento radiale da un cancello centrale Passa al gating sequenziale a 4 drop o aggiungi un leader di flusso Linea di affondamento sopra una costola La radice della costola si disimballa prima del congelamento Allargare il cancello, estendere la tenuta per 1–2 s, assottigliare la radice della costola fino a 0,6× parete La soluzione più economica è la pre-piegatura, non un nuovo inserto. Tagliare il nucleo con una sporgenza di 0,6–1,2 mm lungo la lunghezza del pannello, di fronte all'arco misurato, e lasciare che il restringimento lo riporti in piano. Distorcere sempre la correzione verso l'acciaio rimovibile: puoi togliere il materiale, non puoi rimetterlo a posto. La stessa aritmetica si applica direttamente agli stampi degli elettrodomestici : un pannello di controllo della lavatrice con una parete di 1,5 mm si deforma per ragioni identiche e il margine viene calcolato allo stesso modo. ✅ In conclusione: la deformazione del pannello della porta viene sistemata nel profilo di raffreddamento e pacco prima di essere sistemata nell'acciaio; una pre-piega da 0,8 mm batte una cavità da 0,02 mm. 2. Come si imposta il layout del cancello e l'acciaio per utensili per uno stampo per il pannello della porta? Sei gocce su un pannello da 1.050 × 780 mm, sequenziate a 0,3–1,2 s di distanza l'una dall'altra, con P20 per un programma da 200.000 scatti e 718H una volta che il volume supera i 500.000: questa combinazione mantiene la planarità senza un dispositivo di raddrizzamento. La disposizione del cancello segue l'area proiettata, non l'abitudine: Una caduta per 150.000–200.000 mm² di area proiettata su PP, che porta un pannello intero della porta a 4–6 cadute. Otturatore a valvola sulla punta calda: i residui rimangono ≤0,3 mm e si spostano sul lato B non visibile ovunque la grana lo consenta. Apri prima le due estremità, poi quella centrale 0,4–0,8 s dopo, in modo che la linea di saldatura finale si trovi dietro il bracciolo invece che attraverso di esso. Diametro della porta 6–8 mm per PP-T20. I cancelli sottodimensionati tagliano il materiale fuso e lo congelano prima che il confezionamento sia completo. La qualità dell'acciaio è una decisione basata sul conteggio dei colpi, non una preferenza: Grado Durezza Durata realistica dello scatto Utilizzo tipico P20 (1.2738) 30–34 HRC 200k-300k Pannelli interni standard 718H 33–36 HRC 500k–1 milione Programmi ad alto volume, grana profonda S136 (1.2083) 48–52 HRC 1 milione+ PVC o ABS con additivi aggressivi H13 (1.2344) 48–52 HRC — Resine tecniche ad alta temperatura di fusione Due dettagli sfuggono. Innanzitutto, la consistenza: il grado VDI 3400 18–24 è normale per la grana interna e l'incisione con acido rimuove 15–25 µm, quindi lasciare un margine di lucidatura di 0,05 mm sul lato della grana prima dell'incisione. In secondo luogo, le diapositive: i sottosquadri della lunetta dell'interruttore della finestra richiedono che le camme siano mantenute 2 HRC più morbide rispetto alla cavità, in modo che l'usura si depositi sull'inserto sostituibile. Un pannello da 1.050 mm parte da un blocco da 25–30 t. Jusheng li taglia su centri di lavoro a portale a cinque assi in un'unica configurazione per mantenere il parallelismo entro 0,02 mm, quindi verifica su una CMM prima di qualsiasi prova. La stessa sala attrezzi gestisce anche parti di elettrodomestici (gruppi di vasche per lavatrici, cuscinetti per asciugatrici, coperture decorative) su standard di attrezzatura condivisi, quindi un programma misto non necessita di due serie di discipline di processo. ✅ In conclusione: il conteggio dei cancelli imposta il modello di flusso, il grado dell'acciaio imposta il budget di stampa e solo un layout in sequenza mantiene un pannello di 1 m piatto senza una maschera. Domande frequenti D: Quanto costa uno stampo a iniezione per il pannello della portiera di un'auto? R: Uno strumento P20 a cavità singola per un pannello da 1.000 mm in genere produce 45.000-85.000 pezzi da una fabbrica cinese. Uno strumento 718H a due cavità con otturazione della valvola sequenziale arriva a 110.000–160.000. La qualità dell'acciaio, il numero di gocce e la struttura determinano lo spread molto più della manodopera. D: Quanto tempo passa dal congelamento della progettazione ai campioni T1? R: 10–14 settimane su un pannello di porta a Jusheng: circa 3 settimane per DFM e analisi del flusso, 5–7 settimane di lavorazione e montaggio, 1–2 settimane di prova e correzione. Una seconda prova dopo la regolazione prima della piegatura aggiunge 7-10 giorni. D: Potete prendere in carico uno strumento esistente per il pannello della porta per la manutenzione o la ristrutturazione? R: Sì. Zhejiang Jusheng Intelligent Technology Co., Ltd. ritaglia le chiusure usurate, sostituisce gli inserti del cancello, ristruttura secondo VDI 3400 e restituisce un rapporto CMM con lo strumento. Il lavoro di manutenzione personalizzata viene quotato per strumento, non per ora. Invia i dati del pannello della porta per una revisione DFM Invia un file STEP, il grado di resina, il volume annuale e il richiamo della planarità e Jusheng restituirà una revisione DFM che copre la disposizione del cancello, le raccomandazioni sull'acciaio e il prezzo di fabbrica entro tre giorni lavorativi. Con oltre 200 macchine, 50.000 m² di superficie e 82 dipendenti tecnici, lo stabilimento accetta programmi di utensili OEM e ODM, dai prototipi a cavità singola agli strumenti di produzione a milioni di colpi. Richiedi da parte tua il calcolo della pre-piegatura: è il millimetro più economico che potrai mai acquistare. Cellulare: +86 13516880625 E-mail: info@zjjsmould.com Sito web:www.zjjsmould.com
